KONEKSI JARINGAN WAN

 KONEKSI JARINGAN WAN

Gambaran umum sistem telekomunikasi

Unsur-unsur Sistem Telekomunikasi :

· Terminal

Perangkat yg memberikan layanan telekomunikasi secara langsung kepada pengguna Customer Premises Equipment (CPE)

· Core network

Bagian yang memproses aliran informasi/data sehingga dapat sampai ke tujuan yang sesuai

· Access network

Penghubung antara CPE dengan Core Network yg berfungsi menyalurkan informasi/data dari CPE ke Core Network dan sebaliknya



         a.      Packet Switching

Jarak yang jauh kini bukan masalah lagi untuk melakukan komunikasi data sebab sudah ada packet switching. Sejauh apapun jarak dari pengirim ke penerima, pesan yang dikirimkan dapat sampai dengan lancar dan tergolong cepat. Apakah packet switching tersebut? Informasi di bawah ini akan menjelaskannya untuk Anda.

Packet switching adalah metode jaringan komunikasi digital yang dikelompokkan menurut semua data yang ditransmisikan, terlepas dari konten, jenis, atau struktur kedalam blok yang sesuai dengan ukuran yang disebut paket. Informasi/pesan dibagi menjadi paket-paket yang berukuran kecil (< 1500 byte) dan kemudian ditransmisikan paket demi paket. Setiap paket terdiri dari payload (data informasi yang akan dikirimkan) dan header.

Header berisi informasi tentang :

—   Source (sender) address

—  Destination (recipient) address

—   Packet size

—  Sequence number

—   Error checking information

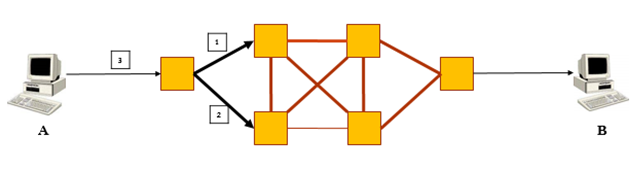

Masing-masing paket akan dikirimkan ke jaringan secara independen. Tiap paket dapat dikirim melalui rute yang berbeda. Pada saat kondisi idle (tidak ada paket yang dikirim), link dapat digunakan untuk mengirim paket dari data yang lain, berikut contoh packet switching :

—   A akan mengirim data ke B

—   Data dibagi dalam 3 paket

· Tiap paket dikirim pada waktu dan melalui route yang berbeda.

·        Walaupun tiap paket sampai di tujuan tidak berurutan, masing-masing menempati posisi sesuai no. urut, sehingga penerima menerima data dengan urutan sesuai yang dikirim.

Contoh Paketisasi :

Kelebihan dari paket Switching :

·         Jalur efisiensi yang lebih besar

Jalur dari simpul ke simpul dibagi secara dinamik beberapa paket sepanjang waktu.

Paket diantrikan dan ditransmisi secepat mungkin.

·         Konversi rate data

Setiap stasiun terhubung ke simpul lokal pada rate data yang sesuai.

Simpul penyangga /buffer data di butuhkan untuk penyangga rate.

·         Paket dapat diterima meskipun sedang sibuk

Pengiriman dapat saja terlambat.

·         Skala Prioritas dapat digunakan

Teknik Switching :

·         Stasiun pemecah pesan yang panjang dalam bentuk paket

·         Paket dikirim segera ke jaringan

·         Paket dikemas dalam 2 cara

Ø  Datagram

(sebuah paket data yang mengandung alamat terminal atau komputer yang dituju dan bersifat bebas/terpisah dari paket lain yang berkaitan dengan transaksi yang sama)

Ø  Sirkuit Virtual

Rute sudah direncanakan dahulu, sebelum paket-paket dikirim.

Koneksi dibangun antara permintaan dan penerimaan.

Setiap paket mempunyai identifikasi sirkuit virtual sebagai alamat tujuan.

Setiap paket dapat mencari jalur sendiri.

b.      Leased Line

Leased line disebut juga point-to-point atau dedicated connections (koneksi yang disediakan khusus untuk pelanggan di mana bandwith-nya khusus untuk pelanggan itu saja). Sebuah leassed line adalah jalur komunikasi WAN dari CPE yang telah ditetapkan sebelumnya oleh service provider melalui switch DCE menuju CPE di lokasi remote yang memungkinkan jaringan-jaringan DTE berkomunikasi setiap saat dengan tanpa melalui prosedur set up terlebih dahulu sebelum melakukan transmisi data. Jenis koneksi ini memberikan koneksi secara terus-menerus setiap saat dan dapat digunakan kapan pun, tentunya dengan biaya yang lebih mahal.



c.       Circuit Switching



Circuit switching adalah jalur komunikasi yang digunakan dengan network dial up seperti PPP dan ISDN yang harus melakukan set up pada koneksi terlebih dahulu sebelum melewatkan data, sama seperti melakukan panggilan telepon. Jenis koneksi ini memiliki kemampuan untuk memberikan koneksi secara terus-menerus, namun hanya untuk sementara waktu saja atau selama Anda ingin melakukan komunikasi saja. Tentunya hal ini akan menghemat biaya.



Perbedaan antara Circuit Switching dan  Packet Switching  adalah Circuit switching adalah jenis protokol jaringan di mana saluran khusus dibuat antara dua titik akhir dalam jaringan selama durasi transmisi. Transfer data terjadi setelah sirkuit dibuat. Packet switching, di sisi lain, adalah tanpa koneksi yang berarti data ditransmisikan ke unit kecil yang disebut paket dan rute dinamis dibuat untuk setiap paket.

Pendekatan dalam Circuit Switching dan Packet switching adalah Dalam switching sirkuit, jalur sirkuit ujung ke ujung dibuat antara sumber dan tujuan menggunakan protokol pensinyalan khusus. Ini berorientasi koneksi, tidak seperti jaringan packet switched connectionless, yang tidak mengikuti pendekatan end-to-end. Bahkan, setiap paket membawa alamat sumber dan tujuan di header. Dalam packet switching, komunikasi data dipecah menjadi paket-paket kecil dengan setiap paket membawa informasi routing dan mengikuti jalur transmisi yang berbeda untuk mencapai tujuan mereka. Peralihan sirkuit, di sisi lain, tidak fleksibel karena jalur khusus dibuat yang tidak berubah sepanjang transmisi.



Di jaringan circuit switched, semua data melewati sirkuit yang sama dan setiap unit data memiliki akses tunggal ke sirkuit dan seluruh jalur routing disediakan di sumbernya. Sedangkan dalam jaringan switch paket, setiap paket data berisi seluruh jalur perutean dan ditransmisikan secara individual.



Dalam switching sirkuit, jalur transmisi ditentukan sebelum pemrosesan data dimulai dan sistem memutuskan jalur mana yang akan diikuti. Dalam packet switching, data dipecah menjadi paket-paket kecil - masing-masing dengan header terkait - yang dialihkan dari sumber ke tujuan dan diproses di semua node perantara.



Packet switching adalah metode yang lebih efisien dalam transmisi data, sedangkan circuit switching adalah alternatif yang jauh lebih baik untuk transmisi suara. Sementara yang pertama diimplementasikan pada lapisan fisik, yang terakhir diimplementasikan pada lapisan jaringan.



Perbandingan Circuit Switching dengan Packet Switching

Circuit Switching	Packet Switching
Jalur fisik dibuat yang didedikasikan untuk koneksi tunggal antara dua titik akhir.	Data dibagi menjadi unit-unit kecil yang disebut paket dengan setiap paket membawa header kecil yang berisi informasi pensinyalan.
Transmisi data terjadi setelah rangkaian dibuat selama durasi transmisi.	Rute dinamis dibuat untuk setiap paket yang membawa informasi perutean.
Jalur perutean khusus diikuti sepanjang transmisi dan tidak ada pengguna lain yang diizinkan menggunakan sirkuit.	Setiap paket data dapat mengambil rute yang berbeda untuk mencapai tujuan, menjadikannya fleksibel sepanjang sesi.
Ini mengikuti jalur yang seragam sepanjang sesi.	Tidak ada ujung ke ujung pemesanan tautan.
Data tidak membawa informasi pensinyalan dan bergerak sendiri.	Setiap paket data membawa informasi pensinyalan yang berisi sumber dan alamat tujuan di header paket.
Ini sangat ideal untuk komunikasi suara dan penundaannya seragam.	Ini terutama digunakan untuk komunikasi data dan suara, dan penundaan tidak seragam.
Ini berorientasi koneksi yang diterapkan pada lapisan fisik.	Ini tanpa koneksi dan diimplementasikan pada lapisan jaringan.

JENIS RAGAM KOMUNIKASI

 Ragam Komunikasi

Ada 4 macam jenis komunikasi yang biasa terjadi :

1. Komunikasi Audio

Definisi : Komunikasi audio adalah suatu alat komunikasi yg dapat ditangkap melalui alat pendengaran.

 Contoh : Telepon, walkytalky, radio, dan tape recorder.

Keuntungan: Kita bisa berkomunikasi dengan seseorang di zona yg berbeda atau ditempat yg berbeda, tanpa harus berada dizona atau tempat yg bersamaan.

2. Komunikasi Video

Definisi : Komunikasi video adalah suatu bentuk komunikasi yg dapat ditangkap melalui alat penglihatan atau visual.

Contoh : CCTV (Closed Circuit Television)

Keuntungan: Kita bisa berkomunikasi melihat seseorang atau melihat kejadian di suatu tempat di zona yg berbeda atau ditempat yg berbeda, tanpa harus berada di zona atau tempat yg bersamaan.

3. Komunikasi Audio Video

Definisi : Komunikasi audio video (audio visual) adalah suatu bentuk komunikasi yg merupakan gabungan antara komunikasi audio dan komunikasi video. Komunikasi dapat ditangkap melalui alat pendenganran dan penglihatan atau visual.

Contoh : Televisi, Video Call, Video Conference / Teleconference.

Keuntungan: Kita bisa berkomunikasi atau bertemu dengan seseorang atau berkumpul dan berinteraksi di suatu tempat di zona yg berbeda atau ditempat yg berbeda, tanpa harus berada di zona atau tempat yg bersamaan.

4. Komunikasi Data

Definisi : Komunikasi data proses pengiriman dan penerimaan data/informasi dari dua atau lebih device (alat,seperti komputer/laptop/printer/dan alat komunikasi lain) yang terhubung dalam sebuah jaringan. Baik lokal maupun yang luas, sepeti internet. Pada dasarnya komunikasi data merupakan proses pengiriman informasi di antara dua titik menggunakan kode biner melewati saluran transmisi dan peralatan switching, bisa antara komputer dan komputer,komputer dengan terminal, atau komputer dengan peralatan, atau peralatan dengan peralatan..

Contoh : Jaringan internet, jaringan komputer, dll.

TUGAS AIJ 01- PENGALAMATAN JARINGAN

PENGALAMATAN JARINGAN

1. Pengertian IP Addres

        IP Address adalah serangkaian angka yang menjadi identitas perangkat yang terhubung ke internet atau infrastruktur jaringan lainnya. Fungsinya seperti nomor rumah pada alamat, yaitu untuk memastikan agar data dikirimkan ke perangkat yang tepat. Panjang rangkaian angkanya adalah dari 0.0.0.0 sampai 255.255.255.255.

2. Pengertian MAC Address

       Alamat MAC (Media Access Control) adalah sebuah alamat jaringan yang diimplementasikan pada lapisan taut data dalam model tujuh-lapisan OSI, yang merepresentasikan sebuah node tertentu dalam jaringan. Dalam sebuah jaringan berbasis Eternet, alamat MAC merupakan alamat yang unik yang memiliki panjang 48 bit (6 bita) yang mengidentifikasi sebuah komputer, antarmuka dalam sebuah perute, atau node lainnya dalam jaringan. Alamat MAC juga sering disebut sebagai alamat Eternet, alamat fisik, atau alamat perangkat keras.

3. Pembagian Kelas IP Addres

       Alamat IP Address versi 4 (IPv4) mempunyai 4 oktet, dimana 1 oktet tersebut bernilai 255. Maka jika jumlah oktet ditampilkan adalah 255 x 255 x 255 x 255. Untuk dapat membagi alamat jaringan ke semua pengguna jaringan internet yang ada di seluruh dunia, maka IP Address dikelompokkan menjadi beberapa kelas agar memudahkan proses pembagiannya.

Kelas-kelas tersebut terbagi menjadi 5 kelas, diantaranya :

• Kelas A untuk jaringan yang sangat besar (Oktet pertama 1-126)

• Kelas B untuk jaringan yang sedang (Oktet pertama 128-191)

• Kelas C untuk jaringan yang kecil (Oktet pertama 192-223)

• Kelas D untuk IP Multicasting (Oktet pertama 224-239)

• Kelas E untuk penggunaan eksperimen (bukan untuk alamat unicast) (Oktet pertama 240-255)

4. Perbedaan IP Private dan IP Public

• IP Private adalah alamat IP yang digunakan dalam jaringan local dan tidak bisa diakses dari jaringan internet secara langsung.

• IP Public adalah alamat IP yang digunakan dalam jaringan global Internet.

5. Perbedaan IPv4 & IPv6

IPv4 : Internet Protocol version 4 atau IPv4 adalah versi pertama IP address yang paling banyak digunakan. Versi ini mengutamakan alur pengiriman data yang paling memungkinkan, tapi tidak menjamin kualitas pengiriman data atau layanan.

Versi IP ini menggunakan alamat 32-bit, yaitu format yang paling umum untuk IP address saat ini. Alamat IPv4 terdiri dari empat angka desimal, dipisahkan oleh tiga titik, mulai dari 0 hingga 255.

IPv6 : Internet Protocol versi 6 atau IPv6 adalah versi terbaru IP address, yang juga disebut sebagai Internet Protocol Next Generation (IPng). Fungsinya mirip dengan Internet Protocol versi 4 (IPv4), yang menyediakan alamat khusus bagi semua perangkat yang terhubung ke internet. Namun, tidak seperti IPv4, IPv6 menggunakan alamat 128-bit.

Alamat IPv6 memuat angka dan huruf, ditulis dalam delapan kelompok angka heksadesimal empat digit, dipisahkan oleh titik dua.

6. IP Gateway

        IP yang berfungsi untuk menghubungkan jaringan local atau LAN dengan jaringan publik atau internet atau bisa sebaliknya.

7. IP Network

        Segmen jaringan, dengan kata lain bisa disebut juga sebagai pengelompokan suatu jaringan dengan batasan yang dibuat dan didefinisikan oleh router. Dalam satu jaringan LAN maka IP Network tentu akan sama.

8. IP Broadcast

        Alamat network broadcast IPv4 adalah alamat yang dibentuk dengan cara mengeset semua bit host menjadi 1 dalam sebuah alamat yang menggunakan kelas (classful).

9. Subnetmask

        Digunakan untuk membedakan Network ID dengan host ID.Setiap host di dalam sebuah jaringan yang menggunakan TCP/IP membutuhkan sebuah subnet mask meskipun berada di dalam sebuah jaringan dengan satu segmen saja. Entah itu subnet mask default (yang digunakan ketika memakai network identifier berbasis kelas) ataupun subnet mask yang dikustomisasi (yang digunakan ketika membuat sebuah subnet atau supernet) harus dikonfigurasikan di dalam setiap node TCP/IP

KONSEP DASAR WAN

KONSEP DASAR WAN

• Pengertian WAN

      WAN (Wide Area Network) adalah Kumpulan Komputer dan sumber daya jaringan yang terhubung melalui jaringan wilayah geografis lebih luas. Wide Area Network biasanya terhubung baik melalui intemet dengan dibuat peraturan khusus oleh perusahaan penyedia layanan. Perbedaan WAN, LAN dan MAN adalah jarak antara masing-masing jaringan. Dalam WAN, satu jaringan bisa saja beberapa ribu kilometer jauhnya bahkan bisa berada di belahan dunia atau Negara yang berbeda.WAN (Wide Area Network) adalah Kumpulan Komputer dan sumber daya jaringan yang terhubung melalui jaringan wilayah geografis lebih luas. Wide Area Network biasanya terhubung baik melalui intemet dengan dibuat peraturan khusus oleh perusahaan penyedia layanan. Perbedaan WAN, LAN dan MAN adalah jarak antara masing-masing jaringan. Dalam WAN, satu jaringan bisa saja beberapa ribu kilometer jauhnya bahkan bisa berada di belahan dunia atau Negara yang berbeda.



• Kelebihan Jaringan WAN

1) Berbagi informasi/file melalui area yang lebih besar.

2) Semua orang yang ada di jaringan ini dapat menggunakan data yang sama.

3) Mempunyai system jaringan yang besar/luas sehingga mampu menjangkau Negara, benua, bahkan seluruh dunia.

4) Jika terkoneksi dengan jaringan intemet transfer file pada tempat yang jaraknya jauh bisa dilakukan dengan tepat.

• Kekurangan Jaringan WAN

1) Biaya operasional mahal karena maintenancenya sangat luas.

2) Dalam hal settingan/pengaturan jaringan WAN lebih sulit dan rumit, selain itu alat-alat yang diperlukan juga sangat mahal.

3) Memerlukan Firewall yang baik untuk membatasi pengguna luar yang masuk dan dapat mengganggu jaringan ini.

4) Rentan terhadap hacker atau ancaman dari luar lainnya.

• Perangkat Jaringan WAN

        Teknologi WAN menghubungkan perangkat-perangkat WAN yang termasuk didalamnya adalah:

1. Router

       Menawarkan beberapa layanan interkoneksi jaringan-jaringan dan port-port interfance WAN

2. Switch

       Memberikan koneksi kepada bandwidth WAN untuk komunikasi data, voice, dan juga video.

3. Modem

      Yang memberikan layanan interfance voice, termasuk channel service units/digital service units (CSU/DSU) yang memberikan interfance layanan T1/E1; Terminal Adapters/Network Termination 1 (TA/NTI) yang menginterfance layanan Intergrated Services Digital Network (ISDN)

4. Antena

       Mengubah sinyal listrik menjadi sinyal elektromagnetik,lalu meradiasikannya.

Jenis antena:

a. Directional

b. Omni directional

c. Antena parabolik

d. Antena sectoral

5. CSU / DSU (Channel Service Unit/Data Service Unit).



      kegunaan CSU:

a) untuk menghubungkan DTE (Data Terminal Equipment) seperti router ke sirkuit digital (misal T1/T3 line).

b) mengirim data dalam format digital melalui jaringan telephone digital.

gambar dari pinterest

PERANGKAT KERAS KOMPUTER

Macam Perangkat Keras

    Perangkat input Salah satu jenis hardware yang berguna untuk memasukkan informasi maupun data. Baik itu dalam bentuk video, teks, gambar, audio, dan yang lainnya ke dalam sebuah komputer.

Berikut beberapa contoh hardware tersebut:

• Mouse

Merupakan salah satu jenis hardware yang berfungsi untuk menggerakkan kursor yang ada di layar komputer. Selain itu, dengan menggunakan mouse, user juga akan lebih mudah dalam memilih menu apa saja yang diinginkan pada komputer.

• Keyboard

Jenis hardware yang berfungsi untuk membantu pengguna dalam memasukkan angka, simbol, dan huruf-huruf ke dalam komputer.

• Scanner

Berguna mengubah dokumen dari hard copy menjadi soft copy. Jenis hardware yang satu ini umumnya sangat penting untuk digunakan. Pasalnya, ada banyak orang yang memerlukannya untuk mengarsipkan dokumen-dokumen yang penting dengan adanya tanda tangan dan stempel. Perangkat output Merupakan jenis hardware yang berguna dalam menampilkan informasi dan mencetak hasil input data yang user lakukan.

• Data

ataupun infromasi tersebut berasal dari hardware input yang sudah melewati hardware process. Misalnya seperti monitor, proyektor, hingga printer.

• Monitor

Merupakan komponen yang perlu dimiliki oleh setiap perusahaan dalam melakukan berbagai pekerjaan. Umumnya pekerjaan tersebut berhubungan dengan dokumen maupun data. Printer Salah satu jenis perangkat keras yang dapat Anda gunakan dalam mencetak segala macam keperluan dokumen yang diinginkan.

• Proyektor LCD

Perangkat keras yang berguna untuk memudahkan Anda dalam menampilkan video maupun gambar ke layar LCD dari komputer. Hal ini berarti, saat menggunakan proyektor LCD, Anda bisa menampilkan suatu presentasi dengan lebih jelas. Perangkat proses Jenis perangkat keras yang satu ini dapat berguna dalam mengolah data sekaligus menjalankan proses yang ada pada sistem komputer.

• Process device

tersebut seperti CPU, RAM, VGA, dan masih banyak lagi. CPU Merupakan perangkat yang berguna dalam mengontor seluruh proses kerja yang ada pada komputer. Baik itu dari instruksi, pengelolahan, sampai menghasilkan ouput yang diinginkan. VGA Perangkat yang berfungsi mengolah maupun memproses data grafis sehingga hasilnya nanti dapat Anda tampilkan pada layar monitor komputer.

• RAM

Merupakan jenis perangkat keras yang dapat menentukan kecepatan akses dalam sebuah komputer. Perangkat untuk menyimpan Storage device atau yang lebih dikenal sebagai perangkat untuk menyimpan merupakan salah satu jenis hardware yang berfungsi menyimpan data-data komputer.

• Hard disk

Merupakan perangkat yang berfungsi dalam menyimpan informasi maupun data dalam komputer dengan kapasitas yang cukup besar. Perangkat ini memiliki bentuk seperti portable. Flash disk Merupakan alat penyimpan data dari komputer yang memiliki konektor berupa USB. Konektor tersebut nantinya akan memudahkan perangkat ini terhubung ke komputer maupun media lainnya yang digunakan.

• Flash disk

ini sendiri bisa Anda pakai untuk memindahkan sebuah data dari satu komputer ke komputer yang lainnya. Optical Disk Merupakan media penyimpanan data yang bisa dibaca maupun ditulis oleh cahaya laser. Umumnya optical disk disini berupa CD/Compact Disk atau DVD/Digital Versaitle Disc.

• Perangkat tambahan

Perangkat tambahan berguna dalam membantu komputer menjalankan perintah user. Perangkat ini umumnya disebut dengan istilah periferal yang berguna dalam menghubungkan perangkat komputer dengan jaringan internet. Salah satu contohnya adalah modem. Modem dapat Anda gunakan sebagai alat komunikasi untukmengubah sinyal digital menjadi sinyal analog ataupun sinyal analog menjadi sinyal digital.
